小型TBM是凿岩台车吗？

2026-04-20 10:45:28 来源：百科详解阅读：

　　简单直接的回答是：不是。这是两种工作原理完全不同的设备。

　　很多刚接触隧道工程的朋友容易混淆二者，因为它们都在硬岩隧道施工中“打洞”。但只要搞懂它们“怎么破岩”，就一目了然了。

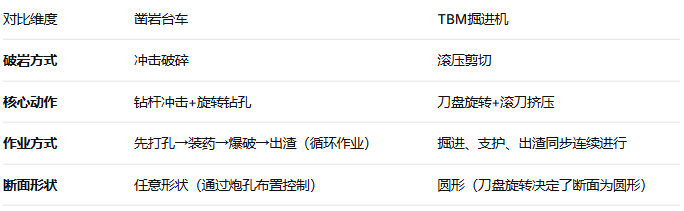

　　一、工作原理：本质区别

　　凿岩台车：简单说就是“升级版风钻”。它用液压臂控制凿岩机，在岩面上钻孔，然后装炸药爆破。这是典型的钻爆法设备。

　　TBM(含小型TBM)：相当于“移动岩石工厂”。它用一个巨大的旋转刀盘，刀盘上镶嵌着数十把滚刀，通过强大的推力让滚刀像压路机碾石头一样把岩石挤压破碎，渣土直接通过皮带机运走，洞壁一次成型。

　　用一句话区分：凿岩台车是“打孔工”，TBM是“吃石头怪兽”。

　　二、效率与数据对比

　　两者效率差距巨大，这也是为什么大型隧道项目青睐TBM的原因：

　　凿岩台车：单臂台车钻孔速度约0.8-2米/分钟(钻孔本身)，但完整的钻爆循环(钻孔→装药→爆破→出渣→支护)一个循环进尺约3-4米，通常需要8-12小时。

　　小型TBM：以“江铜一号”小型TBM为例，直径3.53米，掘进速度约1米/小时。连续作业，无需爆破循环。整体施工效率是凿岩台车施工的3-4倍。

　　典型数据：传统钻爆法每月进尺约80米，而TBM可达人工开挖的3-4倍。在某些项目中，TBM掘进速度甚至可达钻爆法的4-6倍。

　　三、适用场景：各有所长

　　既然TBM效率更高，为什么不都用TBM?因为两者有各自的最佳适用场景：

　　凿岩台车适用于：

　　短距离隧道(几公里以内)

　　断面形状复杂(如马蹄形、矩形)

　　变断面频繁的工程

　　设备转场频繁的项目

　　成本敏感的中小型工程

　　小型TBM适用于：

　　长距离隧道(几公里到几十公里)

　　断面单一、圆形隧道

　　地质相对均一的硬岩地层

　　工期紧张、对进度要求高的项目

　　小水电引水隧洞、抽水蓄能排水廊道等

　　典型应用场景：抽水蓄能电站的排水廊道，开挖直径仅3.53米，且包含22个弯道，就必须采用超小转弯半径的紧凑型TBM(转弯半径可小至30米)。这种工况下凿岩台车难以独立完成长距离掘进。

　　四、为什么容易混淆?

　　原因在于“小型TBM”和“凿岩台车”有时在同一工地出现，但角色不同。

　　在一些小断面隧道(如小水电引水隧洞、矿山巷道)中，直径2-3米的小型TBM与凿岩台车确实存在一定的“竞争关系”——即选择用哪种工法的问题。但更常见的是配合关系：凿岩台车负责钻爆破孔或锚杆孔，TBM负责长距离掘进。

　　学术资料明确指出：“凿岩台车与风钻、TBM掘进机有着本质的区别”。
