掘进台车平行油缸原理深度解析

2026-05-25 09:53:51 来源：百科详解阅读：

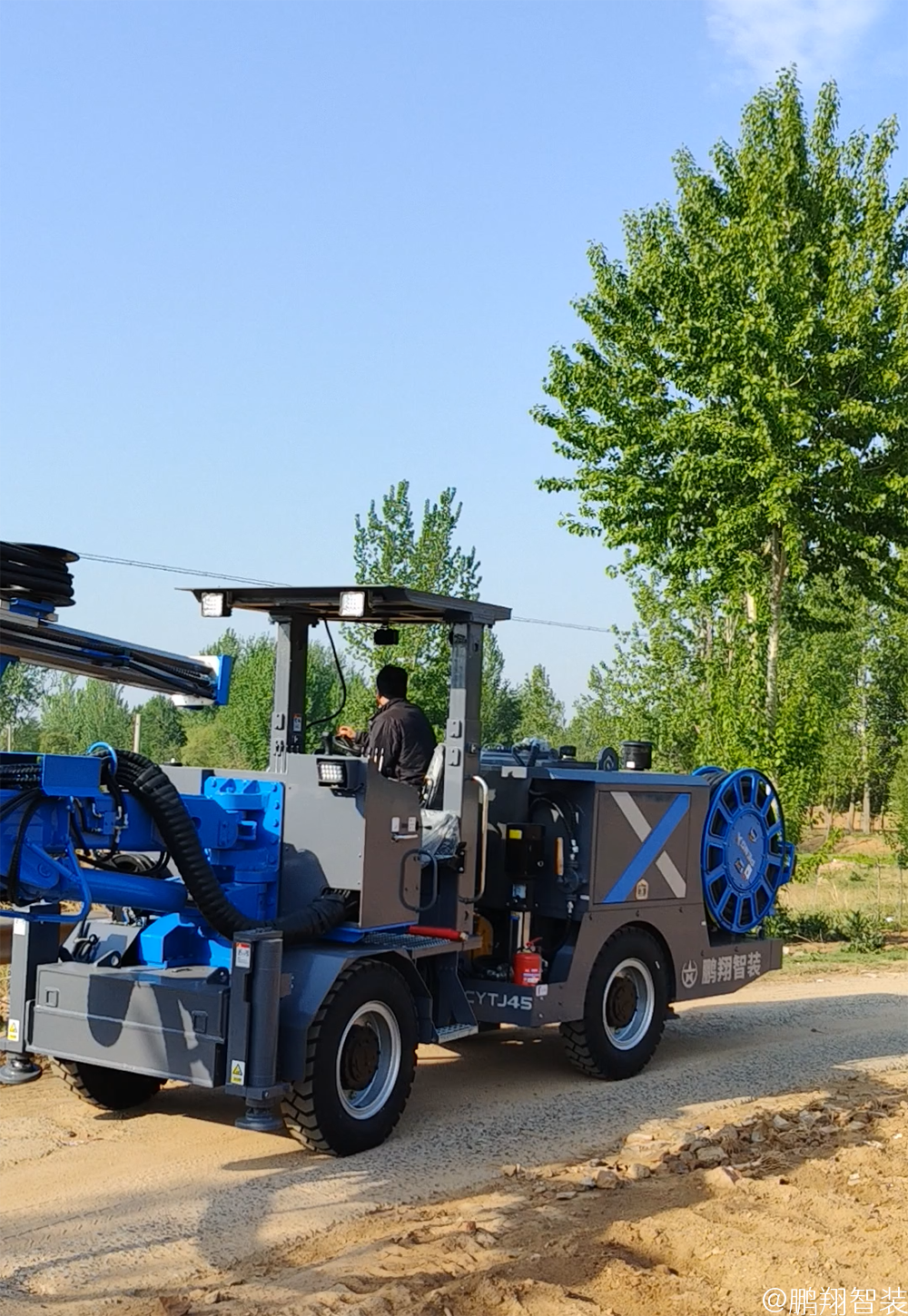

　　在井下巷道掘进与隧道施工中，凿岩台车以其高效、灵活的作业能力成为钻爆法施工的核心装备。然而，台车在完成不同高度、不同角度的钻孔作业时，面临一个关键难题：当主臂升降或摆动时，安装在前端的推进梁(即钻孔导向机构)往往会随动发生角度偏转，导致后续钻孔的平行度无法保证，直接影响掏槽效果和爆破质量。为了解决这一问题，平行油缸机构应运而生，它实现了“主臂动、推进梁不动”的自动平动功能。

　　一、液压平行机构的核心原理

　　平行油缸机构的工作原理基于液压油缸的容积控制与串联连接。其基本结构包括：变幅油缸(即升降油缸)、平动油缸、铰接座及连接两者的液压管路。

　　当操作人员控制主臂进行升降动作时，变幅油缸开始伸缩。此时，变幅油缸某一腔室内的液压油并非简单地回流油箱，而是被强制压入平动油缸对应的腔室中。具体来说，变幅油缸的有杆腔与平动油缸的无杆腔通过管路直接连通。这种串联连接方式形成了一种“主从随动”关系：变幅油缸排出多少体积的液压油，平动油缸就必须吸入相同体积的液压油，从而迫使推进器支撑座相对于主臂产生一个大小相等、方向相反的补偿角位移。

　　二、几何条件与行程比例关系

　　液压平动机构的高精度实现，依赖于严格的几何与参数匹配。

　　从机构学角度看，掘进钻臂通常采用“双三角”式平动机构。这种机构要求后变幅机构(主臂端)与前端平动机构(推进梁端)在几何结构上完全相似或对称。只有保证了两套机构的旋转中心距、铰点位置等参数一致，液压系统的流量分配才能与机械运动轨迹吻合。

　　在液压参数设定上，存在一个关键的比例常数 K。对于大多数井下掘进台车，考虑到空间布局的紧凑性，设计时往往采用 K<1 的方案。即平动油缸的安装距与变幅油缸的安装距保持特定比例，两者的伸缩量也遵循这一比例关系。这种设计允许平动缸选用比变幅缸更小的缸径，使得即便在狭窄的巷道内，也能布置出精确的平动机构。

　　三、技术优势与作业价值

　　采用平行油缸机构取代传统的机械连杆平动机构，具有显著的技术优势。

　　最直接的收益是大幅缩短了钻孔辅助时间。在没有平动机构的台车上，每当主臂移动到一个新炮孔位置，操作手都需要手动调节推进梁的角度，使其与第一钻孔(基准孔)保持平行，这个过程往往耗时数分钟。而平行油缸实现了“变幅即平动”的自动化，使钻孔定位时间缩短至几秒钟，大大提高了炮眼利用率和掏槽炮孔的平行精度。

　　从设备结构上看，液压平动机构相比复杂的平行四边形连杆机构，结构更紧凑、故障点更少。它不仅减少了机械磨损，还利用液压油的不可压缩性提供了稳定的支撑刚性，保证凿岩机在冲击钻进时推进梁不发生颤动。

　　四、结语

　　掘进台车的平行油缸原理，本质上是液压技术与机构运动学的巧妙融合。通过变幅油缸与平动油缸的“串联油路”设计，并辅以几何相似性匹配，实现了推进梁空间姿态的动态保持。这一技术不仅提升了凿岩效率，更是保障巷道成型质量和围岩稳定的关键所在，代表了现代液压凿岩设备的技术精髓。
