掘进台车定位是什么？

2026-05-26 10:04:51 来源：百科详解阅读：

　　一、定位的定义

　　掘进台车定位，是指台车在掌子面就位后，通过钻臂坐标运动将凿岩机精确送达爆破设计孔位，并使钻杆轴线与设计方向一致的过程。它包含两个层面：台车就位(机身相对于隧道断面的位置)和孔位定位(钻臂末端相对于岩面的空间坐标)。前者决定布孔精度上限，后者决定每孔实际偏差。

　　二、定位为何关键

　　钻孔精度直接影响爆破效果与超欠挖。根据《JTG/T 3660—2020》，周边孔外插角偏差每增大1°，超挖约增加4～6厘米。以断面积80平方米隧道为例，超挖5厘米即每延米多出约4立方米无效开挖，按综合单价200元/立方米计算，每米增加成本近800元。定位精度不足是超欠挖主因之一。

　　三、定位的技术原理

　　1. 台车就位

　　台车行驶至掌子面后需满足三个条件：

　　纵向对中：机身纵轴线与隧道中线偏差≤50毫米

　　横向水平：左右高差≤20毫米，通过支腿调平

　　安全距离：推进器前端距岩面0.8～1.2米

　　轮胎式台车需放液压支腿消除弹跳;履带式需确认地面无虚碴，必要时垫钢板。

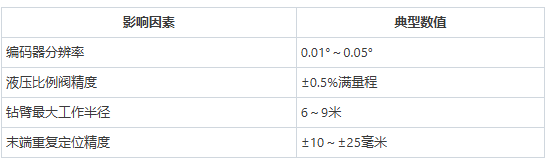

　　2. 钻臂定位

　　现代台车钻臂采用空间运动学模型控制。双臂台车每套钻臂由大臂、小臂、推进器翻转机构三段铰接，各关节装角度编码器，控制器根据目标孔位三维坐标反解各关节转角，驱动液压缸到位。

　　3. 定位辅助手段

　　激光指向仪：拱顶安装激光发射器提供纵向基准，操作手据此校正对中。

　　断面扫描系统：高端机型配三维扫描仪，获取掌子面轮廓后自动生成布孔方案并引导定位，偏差控制在±20毫米内。

　　预标记法：测量人员用油漆标孔位，操作手对标记钻进，适用于无自动定位系统的台车。

　　四、定位操作要点

　　先对中后定位：机身偏斜10毫米可致末端偏差超30毫米，就位精度是基础。

　　复核首孔：首组孔定位后核验偏差，确认无累积误差。

　　软岩谨慎：定位冲击易致孔口坍塌，冲击压力应降至正常值30%以下。

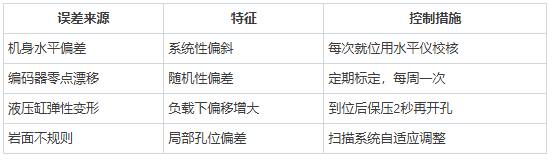

　　五、定位误差来源与控制

　　结语

　　掘进台车定位并非"对准钻孔"这么简单，而是从机身就位到钻臂精准指向的系统性工程，掌握定位原理与操作要点，是控制超欠挖、降低施工成本的关键。
