掘进台车打孔角度精准控制要求

2026-05-27 13:57:50 来源：百科详解阅读：

　　在地下矿山巷道与隧道工程中，钻孔角度的控制精度直接决定了爆破效果与巷道成形质量。凿岩台车相较于传统人工凿岩的最大优势，正在于其能够稳定、精准地执行设计角度。然而，若操作人员对角度要求认识不足或执行不严，轻则导致超欠挖超标，重则引发塌孔、卡钻甚至爆破事故。因此，建立一套严谨的打孔角度控制规范，是台车掘进工艺的核心环节。

　　一、周边孔角度要求：控制超欠挖的关键

　　周边孔(包括顶孔与底孔)是决定巷道轮廓成形的关键炮孔，其角度控制最为严格。

　　1. 平行度要求

　　周边孔必须与隧道中线保持平行。根据精准微振聚能爆破技术要求，周边孔应做到“平”，即炮孔平行，叉角不宜大于2°，且平行于线路中线。这一要求极为苛刻——以3米孔深计算，2°的偏差将导致孔底偏离设计位置约10厘米，直接影响爆破后的轮廓线。

　　2. 外插角控制

　　为避免“切墙角”现象，顶孔与底孔需设置微小的外插角：顶眼应向上倾斜2°，底眼向下倾斜3°，以确保爆破后巷道断面达到设计尺寸，同时避免欠挖。

　　3. 孔底齐平要求

　　同一断面内的周边孔，其孔底应落在同一平面上，偏差不大于10厘米。若孔底参差不齐，爆破后将出现“锯齿状”轮廓，严重影响围岩自稳能力。

　　二、掏槽孔角度要求：决定循环进尺的核心

　　掏槽孔是爆破的第一临空面，其角度与布孔精度直接决定炮孔利用率。

　　1. 眼底间距控制

　　对于倒三角掏槽或楔形掏槽，掏槽孔眼底间距误差不得大于5厘米。这是因为掏槽孔的实质是在岩体中创造“空腔”，若眼底间距过大，掏槽效果将大打折扣;间距过小则易发生“挤死”甚至拒爆。

　　2. 倾角一致性

　　掏槽孔通常按设计角度(一般为55°~75°)向工作面中心倾斜。所有掏槽孔的倾角必须保持一致，偏差不得超过1°，以确保各孔眼底在预定位置交汇。

　　三、辅助孔角度要求：承上启下的过渡环节

　　辅助孔位于掏槽区与周边区之间，其作用是为周边孔创造自由面。

　　1. 排距与孔距控制

　　辅助孔的眼口排距、行距误差均不得大于10厘米。辅助孔的角度通常取90°(即垂直于工作面钻进)，其布孔误差直接传导至周边孔的爆破条件，间接影响轮廓成形质量。

　　2. 平行度要求

　　内圈辅助孔(即最靠近周边孔的一排)的排距误差不得大于5厘米，且当炮孔深度超过2.5米时，内圈孔与周边孔宜采用相同的斜率，以确保孔底间距均匀。

　　四、孔位精度综合指标

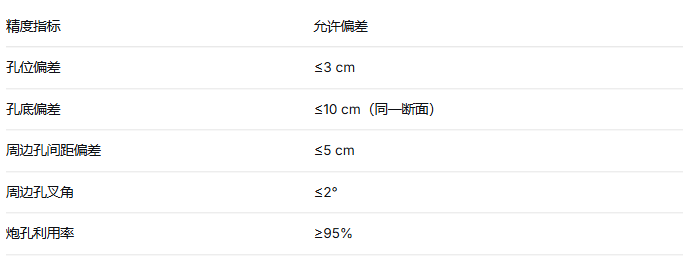

　　除角度要求外，孔位偏差同样受角度误差的累积影响。综合规范要求如下：

　　五、角度控制的辅助手段

　　现代凿岩台车已普遍配备电脑导向系统。通过3D扫描仪识别隧道内已知点，可计算出台车相对于设计轴线的精确位置，并在中控平台实时显示每个炮孔的深度、位置及角度信息。操作手依据屏幕指引即可将钻孔角度控制在设计公差范围内，这一智能化手段正成为规范执行的有力保障。

　　六、结语

　　掘进台车的打孔角度要求是一项贯穿“掏槽—辅助—周边”全断面的系统性规范。执行要点可概括为：掏槽要“准”(眼底距≤5cm)、周边要“平”(叉角≤2°)、辅助要“匀”(排距≤10cm)。只有将每一根钻杆的角度偏差控制在设计容许范围内，才能实现“准、齐、匀、平”的爆破效果，最终达成超欠挖可控、围岩稳定的巷道成形目标。
